پی پی لائٹ گائیڈ پلیٹ
لائٹ گائیڈ پلیٹ (ایل جی پی) ایک آپٹیکل عنصر ہے جو نقطہ یا لائن لائٹ ذرائع کو یکساں سطح کی روشنی کے ذرائع میں تبدیل کرنے کے لئے آپٹیکل اصولوں کا استعمال کرتا ہے۔
پی پی لائٹ گائیڈ پلیٹیں پولی پروپیلین سے بنی ہیں جو مرکزی خام مال کے طور پر بنائی گئی ہیں اور اچھی آپٹیکل خصوصیات اور جسمانی خصوصیات کے ساتھ خصوصی پروسیسنگ ٹکنالوجی کے ذریعے بنی ہیں۔
زیادہ سے زیادہ سائز جو تیار کیا جاسکتا ہے وہ 1220*2440 ملی میٹر ہے
- تیز ترسیل۔
- معیار کی یقین دہانی
- 24/7 کسٹمر سروس۔
مصنوعات کا تعارف
مصنوعات کی تفصیل
پی پی لائٹ گائیڈ پلیٹ
پی پی لائٹ گائیڈ پلیٹ کیسے کام کرتی ہے
(i) روشنی کی تشہیر کا طریقہ
پی پی لائٹ گائیڈ پلیٹیں روشنی کے پھیلاؤ کو حاصل کرنے کے لئے بنیادی طور پر روشنی کے کل عکاسی اور اضطراری اصولوں کا استعمال کرتی ہیں۔ جب روشنی روشنی کے منبع سے لائٹ گائیڈ پلیٹ میں داخل ہوتی ہے ، چونکہ لائٹ گائیڈ پلیٹ کا اضطراب انگیز اشاریہ اور اس کے آس پاس کا میڈیم (جیسے ہوا) مختلف ہوتا ہے ، لہذا لائٹ گائیڈ پلیٹ کے اندر کل عکاسی ہوتی ہے ، اور روشنی لائٹ گائیڈ پلیٹ کے اندر پھیلتی رہتی ہے۔ جب روشنی لائٹ گائیڈ پلیٹ کی سطح کے کسی خاص علاقے (جیسے ڈاٹ یا مائکرو اسٹرکچر پر) کی طرف سفر کرتی ہے تو ، اضطراب ہوتا ہے اور لائٹ گائیڈ پلیٹ کی سطح سے روشنی کا کچھ اخراج ہوتا ہے۔
(ii) یکساں luminescence احساس کا طریقہ کار
یکساں روشنی کے اخراج کو حاصل کرنے کے لئے ، پی پی لائٹ گائیڈز عام طور پر نچلی سطح پر چھوٹے نقطوں یا دیگر آپٹیکل ڈھانچے کے ساتھ ڈیزائن کیے جاتے ہیں۔ ان دکانوں کا کام روشنی کے کل عکاسی کے حالات کو ختم کرنا ہے ، تاکہ روشنی آؤٹ لیٹس پر بکھرے اور پھٹ پائے ، اور تمام سمتوں میں پھیل سکے۔ آؤٹ لیٹس کے سائز ، شکل ، کثافت اور تقسیم کے قواعد کو معقول طور پر ڈیزائن کرنے سے ، روشنی کے بکھرنے والے زاویہ اور شدت کو درست طریقے سے کنٹرول کیا جاسکتا ہے ، تاکہ روشنی روشنی کے گائیڈ پلیٹ کے اندر روشنی کے گائیڈ پلیٹ کے سامنے سے یکساں طور پر خارج ہوسکے اور متعدد بار روشنی گائیڈ پلیٹ کے اندر پھسل جائے ، اس طرح ایک وردی کا اثر حاصل کیا جاسکے۔ لائٹ گائیڈ پلیٹ کو ڈیزائن کرتے وقت ، آپٹیکل نقلی سافٹ ویئر کا استعمال روشنی کے ماخذ کی قسم ، لائٹ گائیڈ پلیٹ سائز اور مطلوبہ چمک کی یکسانیت جیسے عوامل کی بنیاد پر درست طریقے سے حساب کتاب کرنے کے لئے کیا جائے گا تاکہ ایک مثالی یکساں برائٹ اثر کو حاصل کرنے کے لئے آؤٹ لیٹ کے زیادہ سے زیادہ پیرامیٹرز کا تعین کیا جاسکے۔
پی پی لائٹ گائیڈ پلیٹ فنکشن
1. لائٹ ٹرانسمیشن اور رہنمائی
اصول: پی پی مواد کی اعلی روشنی کی ترسیل (عام طور پر 85 ٪ -92 ٪) اور کل داخلی عکاسی ، روشنی کے منبع (جیسے ایل ای ڈی) سے روشنی لائٹ گائیڈ پلیٹ کے اندرونی حصے تک محدود ہے ، ٹرانسمیشن کے دوران روشنی کے نقصان کو کم کرتی ہے۔
کلیدی ڈیزائن:
لائٹ گائیڈ پلیٹ کا کنارے عام طور پر روشنی کے منبع (جیسے ایل ای ڈی کی پٹی) کے ساتھ مل جاتا ہے۔ روشنی کے منبع سے روشنی لائٹ گائیڈ پلیٹ کے کنارے قریب - کھڑے زاویہ پر داخل ہوتی ہے اور کل داخلی عکاسی کے ذریعہ پلیٹ کے مرکز کی طرف رہنمائی کی جاتی ہے۔
پلیٹ کی موٹائی عام طور پر 0.5-10 ملی میٹر ہے۔ پتلی پلیٹوں کو یکساں روشنی کی منتقلی کو یقینی بنانے کے لئے صحت سے متعلق انجیکشن مولڈنگ کی ضرورت ہوتی ہے۔
2. روشنی کا بازی
اصول: پلیٹ کی سطح پر مائکرو اسٹرکچر (جیسے نقطوں ، پرزم ، اور مائکولینس سرنیوں) کل داخلی عکاسی میں خلل ڈالتے ہیں ، جس سے لائٹ گائیڈ پلیٹ کی سطح سے یکساں روشنی کے اخراج کو یقینی بنایا جاتا ہے ، جس سے مقامی روشن یا تاریک علاقوں سے گریز ہوتا ہے۔ عام ڈھانچے اور افعال:

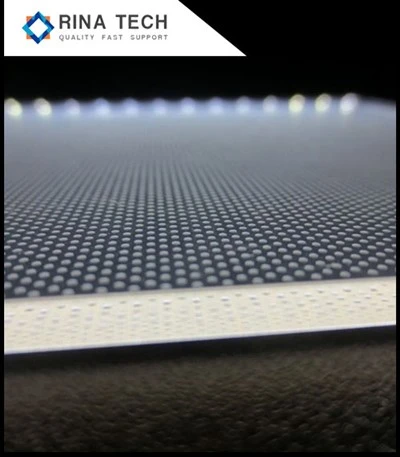

ڈاٹ ڈھانچہ: مختلف سائز اور کثافت والے نقطوں پرنٹ یا انجیکشن - لائٹ گائیڈ پلیٹ کے نیچے کی سطح پر ڈھال دیا جاتا ہے۔ روشنی کے منبع کے قریب ، کثافت کم ، اور اس کے برعکس۔ یکساں روشنی کی پیداوار کو حاصل کرتے ہوئے نقطوں کو بکھرنا۔
پرزم ڈھانچہ: سطح پر پرزم کی دھاریں روشنی کے آؤٹ پٹ زاویہ کو ایڈجسٹ کرتی ہیں ، اور للاٹ چمک کو بڑھاتے ہیں۔ یہ عام طور پر ان ایپلی کیشنز میں استعمال ہوتا ہے جس میں مرکوز روشنی کی ضرورت ہوتی ہے (جیسے ڈسپلے بیک لائٹنگ)۔
پی پی لائٹ گائیڈ پلیٹ کی مادی خصوصیات
(i) پی پی مواد کے فوائد
اچھی آپٹیکل کارکردگی: پی پی مواد میں روشنی کی اعلی ترسیل ہوتی ہے ، وہ موثر انداز میں روشنی منتقل کرسکتی ہے ، روشنی کے نقصان کو کم کرسکتی ہے ، اور لائٹ گائیڈ پلیٹ کی برائٹ کارکردگی کو یقینی بناتی ہے۔ اس کی روشنی کی ترسیل عام طور پر 85 ٪ - 92} تک پہنچ سکتی ہے ، جس سے روشنی کو لائٹ گائیڈ پلیٹ کے اندر آسانی اور یکساں طور پر پھیل سکتا ہے۔
لاگت - تاثیر: کچھ اعلی - اختتامی آپٹیکل مواد کے مقابلے میں ، پی پی مواد نسبتا cheap سستا ہوتا ہے اور اس میں وسیع پیمانے پر ذرائع ہوتے ہیں ، جس کی وجہ سے پی پی لائٹ گائیڈ پلیٹوں میں بڑے - پیمانے کی پیداوار میں لاگت کے اہم فوائد ہوتے ہیں ، جو کاروباری صلاحیتوں کے ل production پیداوار کے اخراجات کو کم کرسکتے ہیں۔
عمدہ پروسیسنگ کی کارکردگی: پی پی مواد پر عملدرآمد اور سڑنا آسان ہے ، اور مختلف شکلوں اور سائز کی ہلکی گائیڈ پلیٹیں مختلف پروسیسنگ کے عمل جیسے انجیکشن مولڈنگ ، اخراج ، اور مولڈنگ کے ذریعہ مختلف درخواستوں کے منظرناموں کی ضروریات کو پورا کرنے کے لئے بنائی جاسکتی ہیں۔ اس کی اچھی بہاؤ اور مولڈیبلٹی پروسیسنگ کے عمل کو زیادہ موثر اور مستحکم بناتی ہے ، جو پیداوار کی کارکردگی اور مصنوعات کے معیار کو بہتر بنانے کے لئے موزوں ہے۔
(ii) دوسرے مواد کے ساتھ موازنہ
عام طور پر استعمال شدہ لائٹ گائیڈ پلیٹ میٹریل جیسے پی ایم ایم اے (پولیمیٹائل میتھکریلیٹ) اور پی سی (پولی کاربونیٹ) کے ساتھ موازنہ ، پی پی مواد میں کارکردگی کی انوکھی خصوصیات ہیں۔ پی ایم ایم اے میں انتہائی اعلی روشنی کی ترسیل (92 ٪ - 93 ٪) اور موسم کی اچھی مزاحمت ہے ، لیکن نسبتا مہنگا اور اس پر عمل کرنا مشکل ہے۔ پی سی میں بہترین اثر مزاحمت اور گرمی کی مزاحمت ہوتی ہے ، لیکن پی ایم ایم اے اور پی پی کے مقابلے میں روشنی کی نقل و حرکت قدرے کم ہوتی ہے۔ پی پی لائٹ گائیڈ پلیٹوں میں لاگت اور پروسیسنگ کی کارکردگی میں فوائد ہیں ، اور وہ درخواست کے منظرناموں کے لئے موزوں ہیں جن کی قیمت - حساس ہے اور آپٹیکل اور جسمانی کارکردگی کے ل certain کچھ تقاضے ہیں ، جیسے کچھ وسط - اور کم {6- اختتامی لائٹنگ پروڈکٹس اور کچھ ڈسپلے کے سامان کے بیک لائٹ ماڈیولز جن میں سخت لاگت پر قابو پایا جاتا ہے۔ عام ایل ای ڈی فلیٹ پینل لائٹ مارکیٹ میں ، پی پی لائٹ گائیڈ پلیٹوں نے اپنے لاگت سے فائدہ کے ساتھ ایک بہت بڑا حصہ لیا ہے ، جس سے صارفین کو لاگت - موثر لائٹنگ پروڈکٹس فراہم کی جاتی ہے۔
پی پی لائٹ گائیڈ پلیٹ کی کارکردگی کی پیمائش
(i) آپٹیکل کارکردگی
روشنی کی ترسیل: پی پی لائٹ گائیڈ پلیٹوں کی آپٹیکل کارکردگی کی پیمائش کے لئے لائٹ ٹرانسمیٹینس ایک اہم اشارے ہے ، اور یہ لائٹ گائیڈ پلیٹ کی برائٹ چمک کو براہ راست متاثر کرتا ہے۔ روشنی کی نقل و حرکت جتنی اونچی ہوگی ، اس کا مطلب یہ ہے کہ زیادہ روشنی لائٹ گائیڈ پلیٹ سے گزر سکتی ہے ، اس طرح لائٹ گائیڈ پلیٹ کی لائٹ آؤٹ پٹ کارکردگی کو بہتر بناتی ہے۔ اعلی - کوالٹی پی پی لائٹ گائیڈ پلیٹوں کی روشنی کی ترسیل عام طور پر 85 ٪ اور 92 ٪ کے درمیان ہوتی ہے ، اور مخصوص قدر مادی معیار ، پروسیسنگ ٹکنالوجی اور موٹائی جیسے عوامل سے متاثر ہوگی۔ عملی ایپلی کیشنز میں ، اعلی روشنی کی ترسیل روشنی کے منبع کی بجلی کی طلب کو کم کرسکتی ہے اور توانائی - بچت کے اثرات حاصل کرسکتی ہے۔
چمک یکسانیت: چمک کی یکسانیت روشنی پلیٹ کی سطح پر ہر روشنی کی چمک کی مستقل مزاجی کی رہنمائی کرنا ہے ، اور چمک کی یکسانیت سے اس کی پیمائش کی جاتی ہے۔ آئیڈیل لائٹ گائیڈ پلیٹوں میں مقامی روشن مقامات یا تاریک علاقوں سے بچنے کے لئے انتہائی یکساں چمک ہونی چاہئے۔ عام طور پر ، پی پی لائٹ گائیڈ پلیٹ کی چمک یکسانیت کو 80 ٪ سے زیادہ تک پہنچنے کی ضرورت ہوتی ہے۔ کچھ اعلی - اختتامی درخواست کے منظرناموں ، جیسے LCD بیک لائٹ ماڈیولز کے لئے ، چمک کی یکسانیت کی ضروریات زیادہ ہیں ، جو 90 ٪ سے زیادہ تک پہنچ جاتی ہیں۔ اچھی چمک یکسانیت آرام دہ بصری اثرات فراہم کرسکتی ہے اور مصنوعات کے معیار کو بہتر بنا سکتی ہے۔
(ii) جسمانی خصوصیات
گرمی کی مزاحمت: پی پی لائٹ گائیڈ پلیٹیں استعمال کے دوران روشنی کے منبع سے پیدا ہونے والی گرمی سے متاثر ہوسکتی ہیں ، لہذا انہیں گرمی کی کچھ مزاحمت کی ضرورت ہے۔ پی پی مواد کا تھرمل اخترتی درجہ حرارت عام طور پر 100 ڈگری اور 150 ڈگری کے درمیان ہوتا ہے ، اور مختلف ماڈلز اور فارمولوں کے پی پی مواد کی حرارت کی مزاحمت مختلف ہوتی ہے۔ پی پی لائٹ گائیڈ پلیٹ کا انتخاب کرتے وقت ، آپ کو استعمال کے ماحول کے درجہ حرارت کی ضروریات کے مطابق مناسب گرمی کے خلاف مزاحمت والی مصنوعات کا انتخاب کرنے کی ضرورت ہے تاکہ یہ یقینی بنایا جاسکے کہ لائٹ گائیڈ پلیٹ اعلی درجہ حرارت کے ماحول میں خراب ، رنگین اور دیگر مسائل کو خراب نہیں کرے گی ، جو آپٹیکل کارکردگی اور خدمت کی زندگی کو متاثر کرے گی۔
پی پی لائٹ گائیڈ پلیٹ کے اطلاق کے علاقے
01
پری - فروخت کی خدمت
ایل ای ڈی فلیٹ لیمپ: پی پی لائٹ گائیڈ پلیٹ ایل ای ڈی فلیٹ لیمپ میں وسیع پیمانے پر استعمال ہوتی ہے۔ یہاں تک کہ یہ ایل ای ڈی لیمپ کے موتیوں کی مالا کے ذریعہ خارج ہونے والی روشنی کو بھی پھیلا سکتا ہے ، تاکہ فلیٹ لیمپ ایک بڑے - ایریا اور یکساں روشنی کے اثر کو حاصل کرسکے۔ پی پی لائٹ گائیڈ پلیٹوں کی کم لاگت کی وجہ سے ، ایل ای ڈی فلیٹ لیمپوں کی قیمت زیادہ ہوتی ہے جبکہ روشنی کے معیار کو یقینی بناتے ہیں اور گھروں ، دفاتر ، شاپنگ مالز اور دیگر مقامات پر اندرونی روشنی میں وسیع پیمانے پر استعمال ہوتے ہیں۔
02
انسٹالیشن سروس
ایڈورٹائزنگ لائٹ باکس: ایڈورٹائزنگ لائٹ باکس میں ، پی پی لائٹ گائیڈ پلیٹ لائٹ باکس میں روشنی کے منبع کو یکساں سطح کی روشنی کے ماخذ میں تبدیل کرسکتی ہے ، جس سے اشتہاری اسکرین کو روشن کیا جاتا ہے ، جس سے اس کو مزید آنکھ - کیچنگ اور پرکشش بناتا ہے۔ اس کی پروسیسنگ کی عمدہ کارکردگی مختلف شکلوں اور سائز کے اشتہاری لائٹ بکس کی ضروریات کو پورا کرسکتی ہے ، اور اس کی لاگت سے فائدہ ایڈورٹائزنگ لائٹ بکس کی پیداواری لاگت کو کم کرتا ہے اور اشتہاری ترسیل کی معاشی صلاحیت کو بہتر بناتا ہے۔
03
(ii) ڈسپلے فیلڈ
ایل سی ڈی مانیٹر بیک لائٹ ماڈیول: اگرچہ پی ایم ایم اے یا پی سی سے بنی بہت سی لائٹ گائیڈ پلیٹیں ہیں جو اعلی - اختتامی ایل سی ڈی مانیٹرز میں ہیں ، پی پی لائٹ گائیڈ پلیٹیں بھی کچھ وسط - سے - کم {3- اختتام ایل سی ڈی مانیٹرز ، جیسے کچھ میں استعمال کی جاتی ہیں ، جیسے کچھ کمپیوٹر مانیٹرز۔ یہ ایل سی ڈی پینل کے لئے یکساں بیک لائٹ فراہم کرسکتا ہے ، جس میں امیج ڈسپلے کی وضاحت اور رنگین میں کمی کو یقینی بنایا جاسکتا ہے ، جبکہ ڈسپلے کی مینوفیکچرنگ لاگت کو کم کیا جاسکتا ہے۔
رینا ٹکنالوجی
ایک اعلی - ٹیک انٹرپرائز ہے جو تحقیق ، ترقی ، پیداوار ، آپٹیکل ایل ای ڈی مصنوعات کی فروخت میں مہارت رکھتا ہے اور صارفین کے لئے ایک قدم آپٹیکل لائٹنگ حل فراہم کرتا ہے۔ 2011 میں قائم کیا گیا ، ہانگ کانگ ، برسوں کی تیز رفتار ترقی کے بعد ، رینا ٹیک نے شینزین میں آفس اور فیکٹری میں آباد کیا ہے ، اور اس میں پیشہ ور سینئر ٹیکنیشن اور اہل مینیجر ہیں ، ان کے پاس مصنوعات کی تحقیق اور ڈیزائننگ کے لئے ایک باصلاحیت ٹیم ہے۔ آج کل ، ہمارے پاس لیزر کاٹنے والی مشینیں ، پرنٹرز ، فلم کاٹنے والی مشینیں ، انجیکشن مولڈنگ سازوسامان ، اعلی - معیاری اسمبلی ورکشاپس ، BM-7 صاف مشینیں اور دیگر جدید سازوسامان ہیں۔ ہماری فیکٹری روزانہ کی پیداوار 80000pc سے زیادہ ہے۔ اندرون اور بیرون ملک مارکیٹ کی تکمیل کے لئے۔ برسوں کی عدم استحکام کی کوشش کے ساتھ ، رینا ٹیک نے عوامی جمہوریہ چین ، نیشنل کریڈٹ کاشتکاری سرٹیفکیٹ کے کسٹم ڈیکلریشن یونٹ کا رجسٹریشن سرٹیفکیٹ حاصل کیا ہے اور پہلے ہی ہمارا اپنا برانڈ حاصل کرلیا ہے۔ ہم نے تحقیق اور تیاری میں بہت ساری کامیابیاں کی ہیں اور اوورسی صارفین سے بہت ساری شہرت حاصل کی ہے۔ اب ہم نے کچھ مشہور کاروباری اداروں جیسے ایل جی ، سیمسنگ ، لینووو وغیرہ کے اسٹریٹجک پارٹنر کے ساتھ تعاون کیا ہے اور وہ بن گئے ہیں۔ ہم دنیا کو بہتر اور مستقبل کو روشن بنانے کے ل you آپ کے ساتھ تعاون کرنے کے منتظر ہیں!
اکثر پوچھے گئے سوالات
پی پی لائٹ گائیڈ پلیٹ اور ایکریلک لائٹ گائیڈ پلیٹوں کے درمیان وزن کا فرق کیا ہے؟
+
-
پی پی لائٹ گائیڈ پلیٹوں میں کم کثافت ہوتی ہے اور یہ ایکریلک لائٹ گائیڈ پلیٹوں سے تقریبا 30 30 ٪ -40 ٪ ہلکے ہیں ، جس سے ان کو نقل و حمل اور انسٹال کرنا آسان ہوجاتا ہے۔ اس سے وہ خاص طور پر ان ایپلی کیشنز میں فائدہ مند بنتے ہیں جہاں وزن ایک تشویش ہے۔
کون سے ڈسپلے ڈیوائسز پی پی لائٹ گائیڈ پلیٹ کے لئے موزوں ہیں؟
+
-
پی پی لائٹ گائیڈ پلیٹیں عام طور پر LCD اسکرینوں ، اشتہاری لائٹ بکس ، اشارے اور دیگر آلات میں استعمال ہوتی ہیں۔ وہ ڈسپلے کے معیار اور بصری تجربے کو بہتر بنانے ، تقسیم کے لئے بھی مؤثر طریقے سے روشنی کی رہنمائی کرتے ہیں۔
پی پی لائٹ گائیڈ پلیٹ کی درجہ حرارت کی مزاحمت کیا ہے؟
+
-
پی پی لائٹ گائیڈ پلیٹوں میں عام طور پر درجہ حرارت کے خلاف مزاحمت کی حد ہوتی ہے جس میں -20 ڈگری تک 120 ڈگری ہوتی ہے۔ کچھ دوسرے مواد کے مقابلے میں ، ان میں اعلی درجہ حرارت پر خراب ہونے کا امکان کم ہوتا ہے۔ تاہم ، انہیں انتہائی درجہ حرارت کی طویل نمائش سے گریز کرنا چاہئے۔
مختلف آلہ کے سائز کو فٹ کرنے کے لئے میں پی پی لائٹ گائیڈ پلیٹ کیسے کاٹ سکتا ہوں؟
+
-
لیزر کٹر یا صحت سے متعلق پلیٹ کٹر کاٹنے کے لئے استعمال کیا جاسکتا ہے۔ بروں یا مادی نقصان سے بچنے کے ل appropriate ، اور ہموار ، یہاں تک کہ کناروں کو یقینی بنانے کے ل appropriate مناسب کاٹنے کے پیرامیٹرز کا تعین کرنا ضروری ہے۔
کیا پی پی لائٹ گائیڈ پلیٹ پر خروںچ اس کی روشنی - رہنمائی کارکردگی کو متاثر کرے گی؟
+
-
پی پی لائٹ گائیڈ پلیٹ پر معمولی خروںچ کا اس کی روشنی - رہنمائی کی کارکردگی پر کم سے کم اثر پڑے گا۔ تاہم ، گہری خروںچ سے ناہموار روشنی بکھرنے اور سیاہ دھبوں کا سبب بن سکتا ہے ، لہذا روزانہ استعمال کے دوران دیکھ بھال کی جانی چاہئے۔
